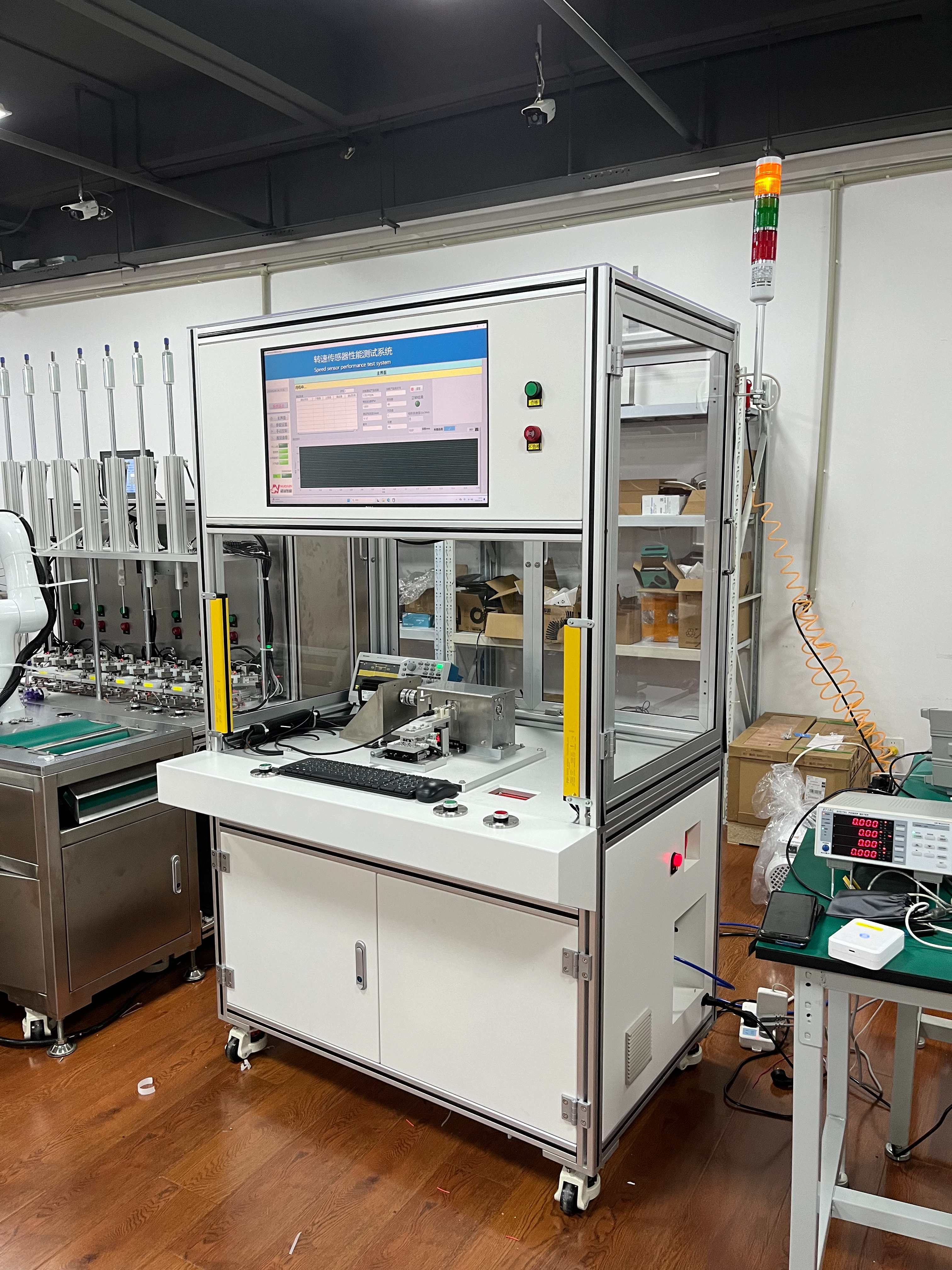

1）設備為單工位設計。

2）公工裝安裝部位采用 XYZ 三方向可調整滑臺。

3）選用高品質示波器，輸出的波形為標準的矩形波，采樣速率500Ms/s，進行波形分析和記錄。

4）提供額定 3000rpm 最大 6000rpm 轉速動力機構，伺服全閉環控制，位置控制精度高。系統配置中國臺灣固緯程控線性穩壓工作電源給傳感器供電,供電電壓0-50V,輸出信號PNP、PNP可一鍵切換。測試為自動模式。

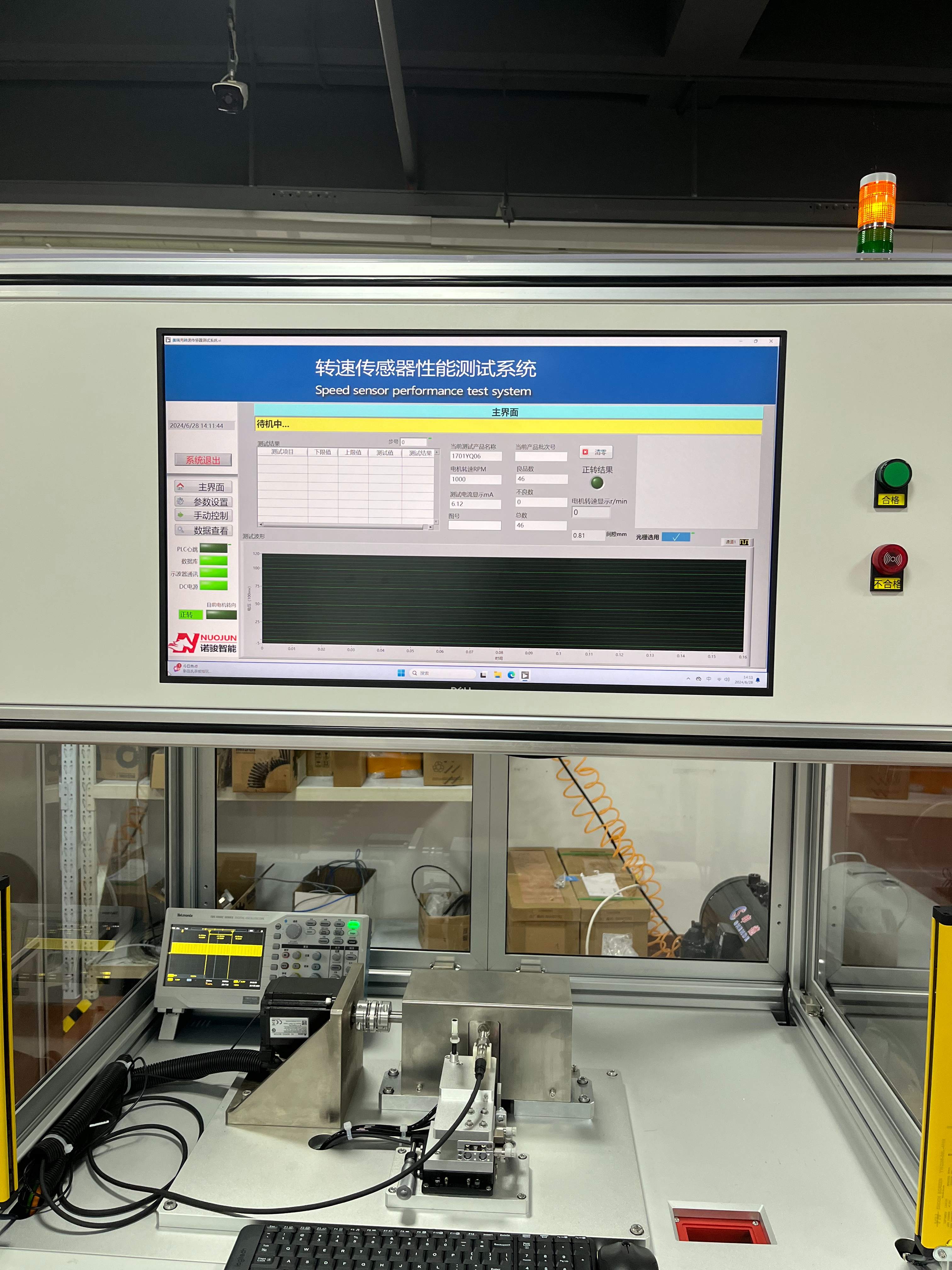

5）界面顯示內容

a)齒輪的規格參數(齒數、分度圓直徑)

b)傳感器與齒輪的距離

c)齒輪轉速、轉向

d)傳感器工作電壓、電流

6）設備增加轉速檢測，配置轉速傳感器檢測轉速

7）設備利用位移傳感器實時檢測齒輪間隙。

8）設備讀取顯示當前電機轉動方向。

9)設備顯示傳感器工作電壓和工作電流。

10)目標輪由客戶提供，目標輪安裝設計方便更換。

11)測試結果自動完成，自動顯示:并根據設定的標準判斷“合格”和“不合格”:檢測到不合格品需放入不合格品箱。

12)示波器波形和波形參數(電平、上升下降時間、占空比、頻率、脈寬等)。

13)可設置判定參數(電壓、電流、頻率等)上下線值，測試完成后自動判定。14)測試數據本機數據庫保存，方便導出EXCEL表格，如果需要按照模板導出測試報告，模

板需客戶提供。
