1 檢漏參數說明

1) 試漏壓力： 0.9MPa

2) 泄漏標準： 2ml/min

3) 工 位 數： 雙工位

4) 檢測節拍： 25秒左右（可設置）

5) 檢測產品： 增壓器冷卻進水管（樣件為準）

2 夾具設計：

夾具設計采用手動上料，自動壓緊封堵檢測，自動下料的方式，夾具根據產品定制

1） 將產品沿限位座放入夾具中，按啟動按鈕，封堵氣爪動作，使密封圈變形，將產品兩端面密封，然后檢漏儀啟動，通過充氣孔往水管內充氣，檢漏儀檢測判斷待測產品是否存在泄漏。

2） 檢測完成后取料機構啟動，分別將不合格品放入左側不合格產品箱，

合格品放入右側合格產品箱。

3） 更換檢測產品需更換夾具和調整取料機構。

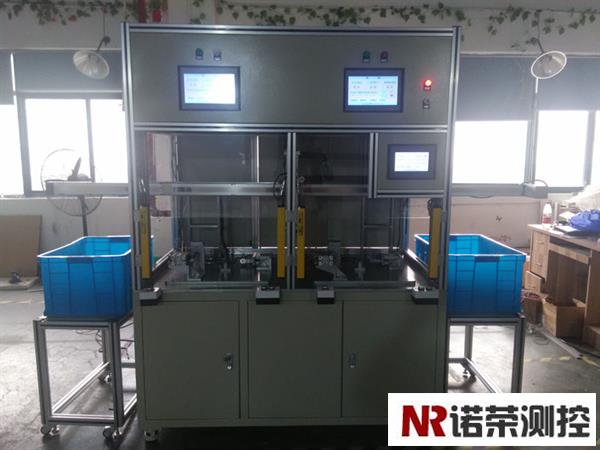

3  設備簡介：

1) 設備內置PLC控制系統和氣動控制系統，能自動控制夾具上的封堵氣缸，并通過檢漏儀檢測的數據進行處理，并能采取相應的合格不合格判斷。

2) 檢測完成后檢漏儀屏幕合格顯示醒目綠色合格標記，不合格顯示紅色不合格標記。同時指示燈對應相對的工位顯示合格（綠燈）和不合格（紅燈），不合格同時帶有不合格蜂鳴報警提示。三色報警燈顯示設備狀態，正常測試顯示綠色，故障報警顯示紅色，正常待機顯示黃色。

3) 檢漏儀帶USB數據導出功能，可方便的進行數據導出。

4) 檢漏儀帶氣源壓力報警功能，檢測壓力不到時會自動報警。

5) 檢漏儀帶產量統計功能，對檢測產品數量進行統計。

6) 設備長約1500mm，寬800mm，高1900mm，操作平臺高800mm。
