1 功能

1) 供電采用線性可調直流電源，范圍0～24V（DC）可調。

2) 真空泵真空度-95KPa，實時監控真空泵輸出壓力，全閉環控制。真空泵能保證3工位連續正常工作。

3) 三工位獨立測試，互相不干擾。

4) 電腦上分別顯示真空電磁閥輸入電壓信號（頻率和波形）、真空泵輸出壓力值、真空電磁閥輸入壓力值、儲氣罐內壓力值、真空電磁閥干簧管輸出信號，根據參數設置自動判定結果，不合格有聲光報警，屏幕上顯示相應不合格項。

5) 測試流程可根據需要配置是否需要測試，以適應成品和半成品測試。

6) 工裝設計考慮不同產品的接口位置不同方便調整。

7) 數據以數據庫形式保存，并可查詢；

8) 判定標準設置：

a) 真空閥真空壓力值、保壓時間、判定壓力降；

b) 儲氣罐壓力值、保壓時間、判定壓力降；

c) 干簧管啟動壓力值；

d) 壓力下降拐點值。

2 其他

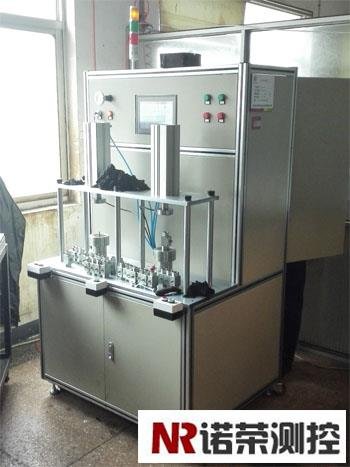

1) 設備外觀示意圖供參考，以實際設計確認后為準。

2) 設備機架由鋁型材架搭建，四周冷軋板噴塑圍罩。

3) 設備主要尺寸：長×寬×高 1800×950×1800mm，操作臺高度900mm。

4) 設備顏色按照客戶指定顏色。

5) 增加工藝卡放置亞克力板，可將工藝卡打印插入。
