1.1   功能特點

1)      測試機為三工位，每個工位帶獨立數值顯示、啟動/停止按鈕等；

2)      測試機需要手動安裝、拆卸待測件；

3)      測試機使用PLC控制電動推桿推頂油泵完成試驗件模擬工作過程；

4)      測試機可以調節各檢測階段(包括加壓時間，保持時間，泄壓時間及停頓時間)的時間；

5)      測試機可以調節電動推桿的推送行程（待測件壓力由油泵送油量控制，送油量的多少由電動推桿的推送行程控制），推送力（油壓）3000N；

6)      測試機能自動記錄每次的工作壓力及工作次數并保存數據，并有帶USB輸出功能，數據以EXCIL形式保存；

7)      測試機的每個工位可以設置99個獨立參數。

1.2   說明

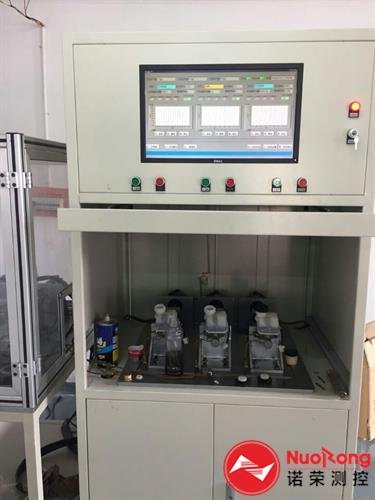

1)      測試機帶工業電腦，界面顯示包括試驗件實時壓力，工作時間坐標圖，試驗計數；三工位獨立顯示；（試驗件壓力指油壓，顯示單位為Mpa）

壓力傳感器量程

2)      顯示界面可以調節工作時間， (包括加壓時間，保持時間，泄壓時間及停頓時間)四個階段各時間可調，調節單位為"S"，一個工作過程記數為1；

最小單位0.1S

3)      一個測試過程包括5個工況，測試過程可按設定次數循環執行；

工況指不同的設置參數

4)      測試機每10分鐘自動記錄每次的工作壓力及工作次數并保存數據，數據保存以EXCIL形式保存，并帶USB導出功能；關機自動保存數據；

記錄的間隔時間可設置

5)      測試機各工位可以獨立測試，實時監測工作狀況，設置可調監測壓力值（允許為0），工作過程若監測到壓力小于設定值則停止所在工位一切運動過程（包括電動推桿推送及電機旋轉）保存數據并報警；

6)      測試機帶電源相序和缺相保護，漏電保護，設備負載短路保護等。

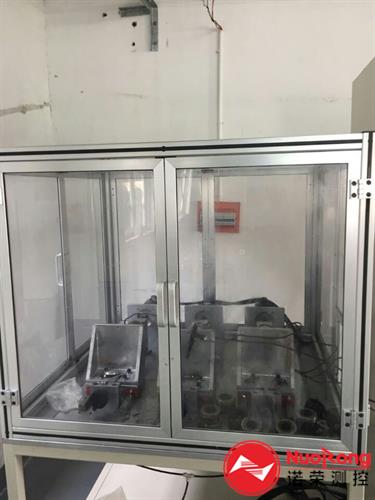

7)      工裝安裝部分放置在單獨密封空間，四周擋板用透明有機玻璃制作便于觀察，下面放置接油盤，防止試驗用油滴漏。

8)      電機布置在外部，所有旋轉部位應有安全保護措施
