1.1 主要功能特點

  1) 單工位設計。

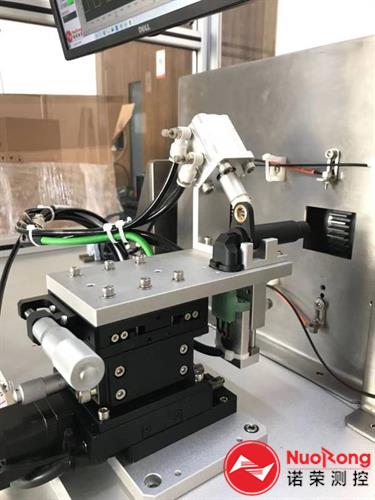

  2) 被測傳感器安裝部位采用XYZ三方向可調整滑臺， Y向用電機控制，可自動調整間隙和位置。

  3) 選用示波器，采樣速率500Ms/s，進行波形分析和記錄。

  4) 提供0-3000rpm轉速動力機構，伺服全閉環控制，位置控制精度高。

  5) 系統配置臺灣固緯程控線性穩壓工作電源給傳感器供電，供電電壓0-30V，電流0-3A，功率90W。

  6) 測試為自動模式，可任意設置信號輪轉速，查看被測傳感器的信號波形；

  7) 目標輪配置3種：目標輪由客戶提供。

  8) 測試結果自動完成，自動顯示；并根據設定的標準判斷“合格”和“不合格”；檢測到不合格需放入不良品箱。

  9) 配置掃碼槍，支持二維碼掃描14位以上。

  10) 可設置電壓，電流范圍判定。

  11) 增加了產品端部傳感器，感應到端部之后調整平臺Y方向推進固定位移精準控制端部測試位置。

  1.2 設備測試能力要求

  1) 產品的節拍能夠達到1500pcs/8小時

  2) 設備能夠滿足48齒齒輪、頻率3KHZ的轉速

  3) 能夠按要求測試上升、下降時間，占空比，正脈寬、負脈寬，相位差，電壓，電流。

  4) 設備需設置低速、中速、高速三個測試檔速，最低工作電壓、正常工作電壓、最高工作電壓三個電壓檔，均能夠自動切換；切換設備接線需與測試系統獨立開，以免損傷測試產品。

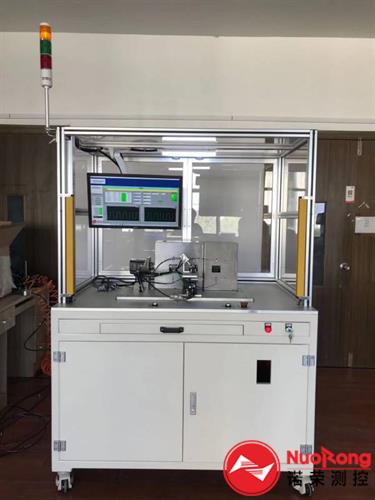

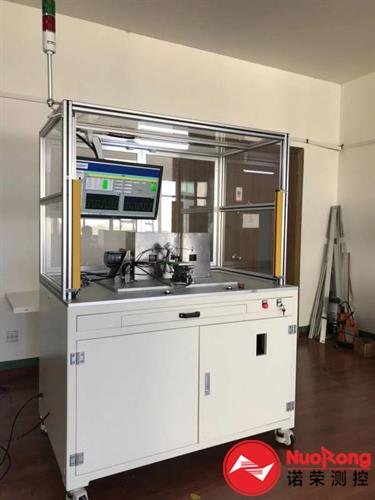

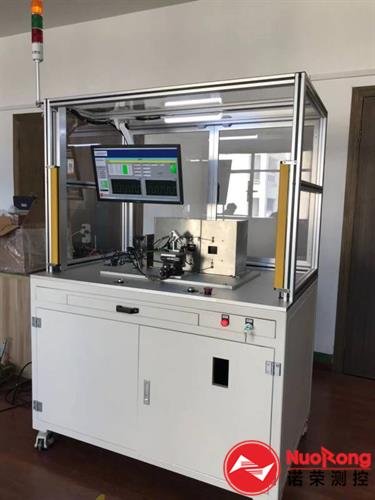

  1.3 設備簡介

  1) 設備內置PLC控制系統和氣動控制系統，能自動通過檢測的數據進行處理，并能采取相應的合格不合格判斷。

  2) 檢測完成后屏幕合格顯示醒目綠色合格標記，不合格顯示紅色不合格標記。

  3) 檢測完成后試驗臺會直接顯示結果，并記錄到結果數據庫中，便于查詢。

  4) 設備帶USB數據導出功能。

  5) 設備帶產量統計功能，對檢測產品數量進行統計。

  6) 系統檢測到不合格產品后系統會鎖定，待不合格產品放入不合格品箱后系統解鎖。

  7) 產品與目標輪的氣隙可自行在電腦中設置，XYZ調整平臺Y向自動調整范圍±10mm。

  8) 設備尺寸：長×寬×高 ：1000×800×1800mm左右，工作臺面高900mm。
