??1.1   簡介

??1) 用途：主要用于表盤的刻度整數位采集。

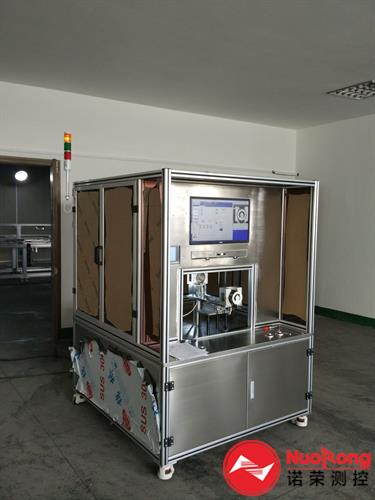

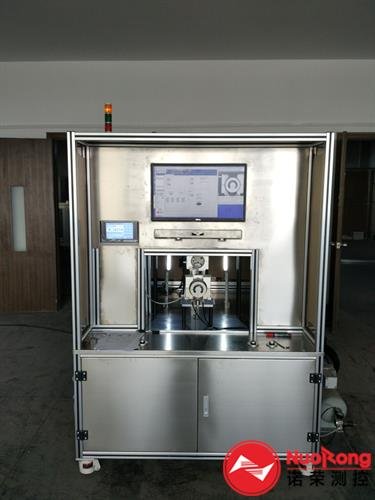

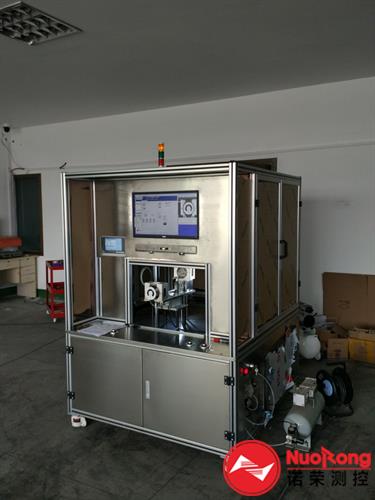

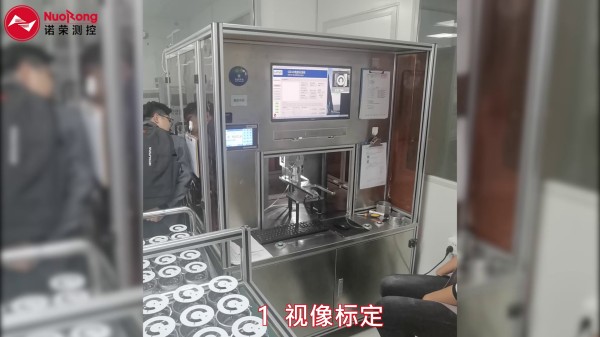

??2) 設備組成：CCD表盤刻度采集工作臺+CCD圖像處理軟件。

??3) 設備主要參數和性能：

??a) 灰階500萬像素CCD相機配百萬像素鏡頭，實現高精度檢測。

??b) 配置專業環形無影光源。

??c) 采用專業CCD圖像處理模塊，實現表盤指針位置的精確檢測。

??d) 二工位工作臺設計，一工位取放產品，一工位自動檢測。

??e) 單表盤20個采樣點（升/降壓各10點），升壓和降壓自動控制，壓力控制范圍絕壓0-1MPa。

??f) 建立表盤程序數據庫，不同表盤可方便調取。

??g) 圖像采集處理時間1.5S/點，表盤切換時間3S左右，升壓降壓保持時間5S/點

??4) 單個表盤處理時間：＜120S。

??1.2   設備原理及構成

??1.2.1   設備構成

??設備包括電腦一臺、視像采集系統一套、工裝機架一套、控制系統一套、專用軟件一套。壓力標定系統一套、UV打印機一臺。

??我公司負責提供整套系統，包括整套系統的設計、制作、交付和客戶現場的調試驗收以及終生的售后服務。

??3) 對位精度在1um以內，20S內完成自動對位過程；

??1.3   設備工作過程描述

??1) 手動放置好產品，安裝好充氣管路。

??2) 按啟動測試按鈕，產品旋轉至檢測工位，檢測工位頂起工裝頂起產品。

??3) 開始檢測，按照程序設置對儀表充氣，升壓至設定壓力，采集圖像并分析指針位置。

??4) 繼續充氣升壓，采集指針圖像，分析指針位置。

??5) 重復3）~ 4），直至達到設定最大壓力，升壓過程結束。

??6) 按照程序設置對儀表進行放氣，降壓至設定壓力，采集圖像并分析指針位置。

??7) 繼續放氣降壓，采集指針圖像，分析指針位置。

??8) 重復6）~ 7），直至達到設定最低壓力，降壓過程結束。

??9) 產品旋轉至取放工位，手動取產品。
